Hệ thống chống sét đánh thẳng

Hệ thống chống sét đánh thẳng còn được gọi là hệ thống chống sét trực tiếp (direct strike lightning protection system) là hệ thống bảo vệ những tia sét trực tiếp đánh vào.

  • Hệ thống chống sét cho nhà xưởng, nhà máy
  • Hệ thống chống sét cho các nhà cao tầng
  • Hệ thống chống sét cho các tòa nhà dân dụng
  • Hệ thống chống sét bảo vệ các kho chứa xăng dầu, hóa chất, nhà xưởng, công trình xây dựng trước những tia sét trực tiếp đánh vào.

Hệ thống chống sét đánh thẳng bao gồm các bộ phận chính sau:

  • Bộ phận thu sét - air termination network (kim thu sét, thu lôi)
  • Dây thoát sét - down conductor
  • Cực nối đất - earth electrode
  • Hệ thống nối đất, tiếp địa - earth termination network

Phân loại hệ thống chống sét đánh thẳng

Hệ thống chống sét đánh thẳng, trực tiếp bảo vệ các tòa nhà cao tầng hay nhà xưởng thường sử dụng là:

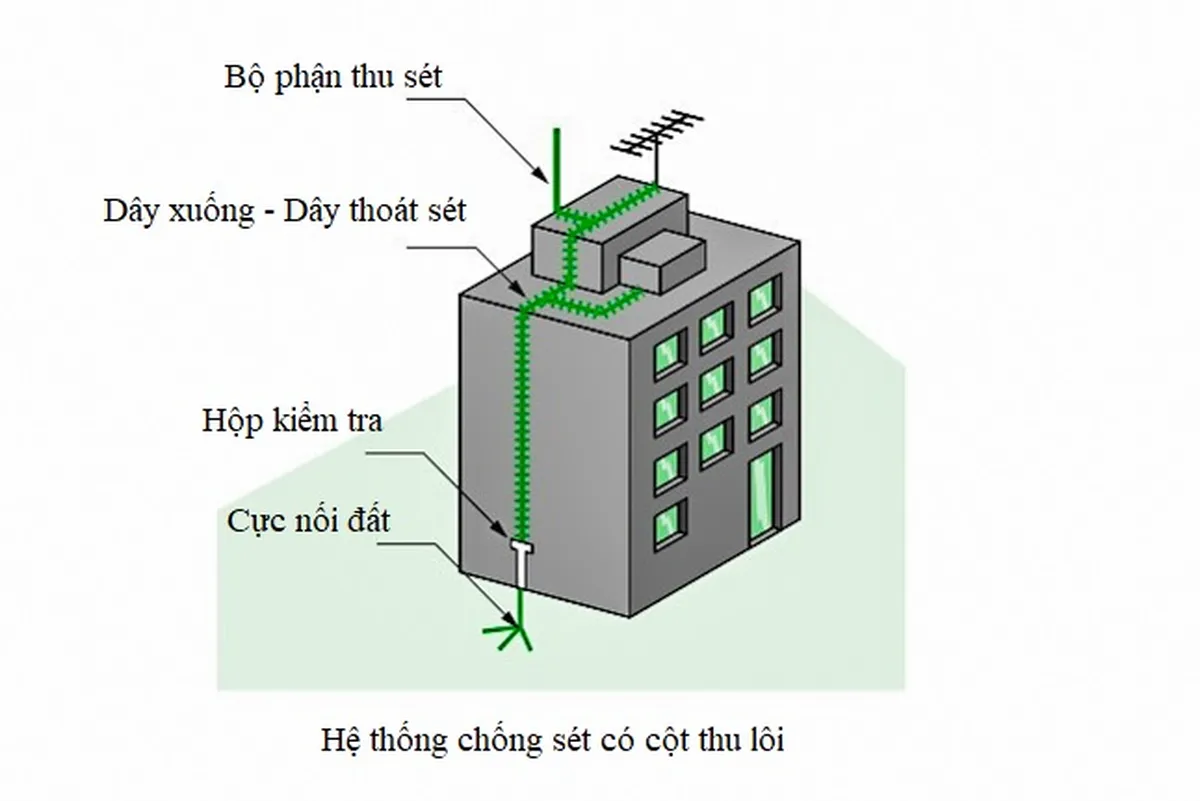

  • Hệ thống chống sét đánh thẳng có cột thu lôi (thu sét - lightning rod): Bộ phận thu sét là thanh kim loại đặt ở vị trí cao nhất của tòa nhà, công trình cần bảo vệ. Là điểm thu hút sét đánh vào và dẫn sét xuống đất bằng một hoặc nhiều dây thoát sét. Là một trong những hệ thống bảo vệ phổ biến và hiệu quả nhất.

hệ thống chống sét đánh thẳng có cột thu lôi

  • Hệ thống chống sét đánh thẳng bằng dây kim loại dẹt

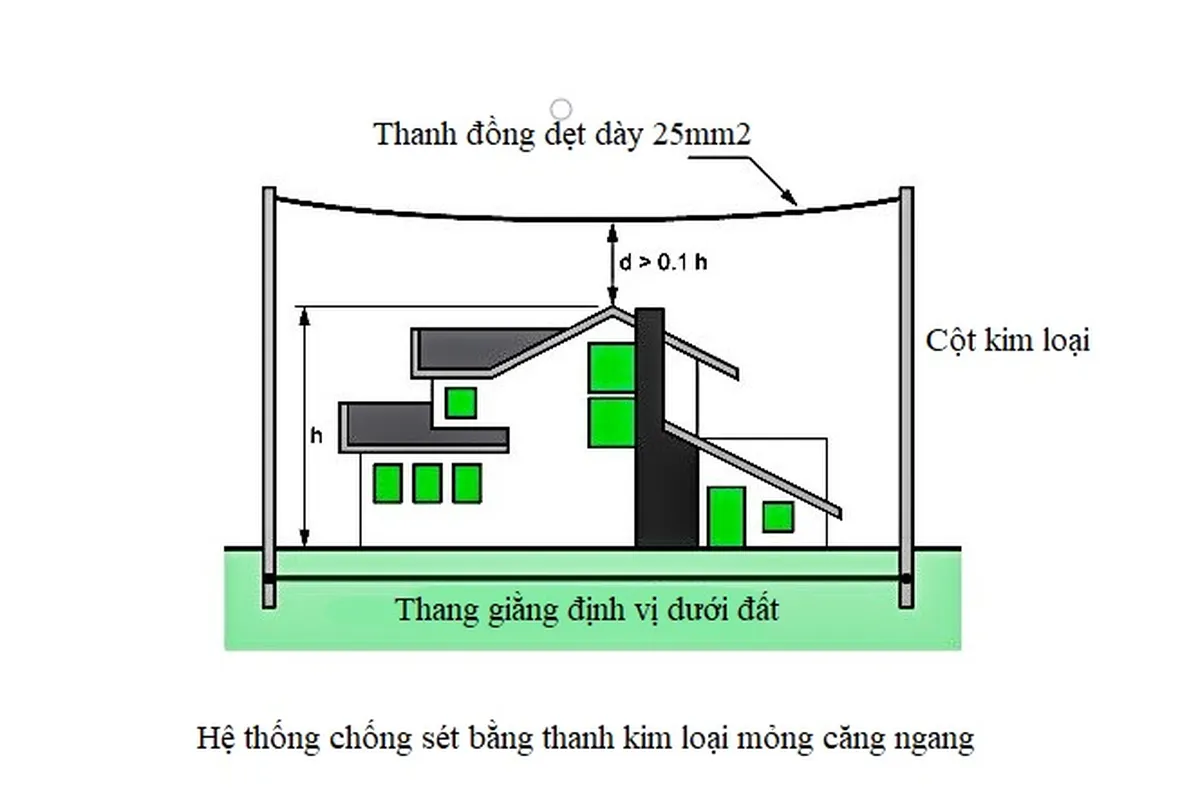

  • Hệ thống chống sét bằng dây căng ngang: Các dây kim loại dẹt được căng ngang trên công trình cần bảo vệ. Hệ thống này dùng để bảo vệ các công trình đặc thù như: Đường dây điện cao áp, khu vực phóng tên lửa ...

hệ thống chống sét đánh thẳng dạng tấm kim loại mỏng căng ngang

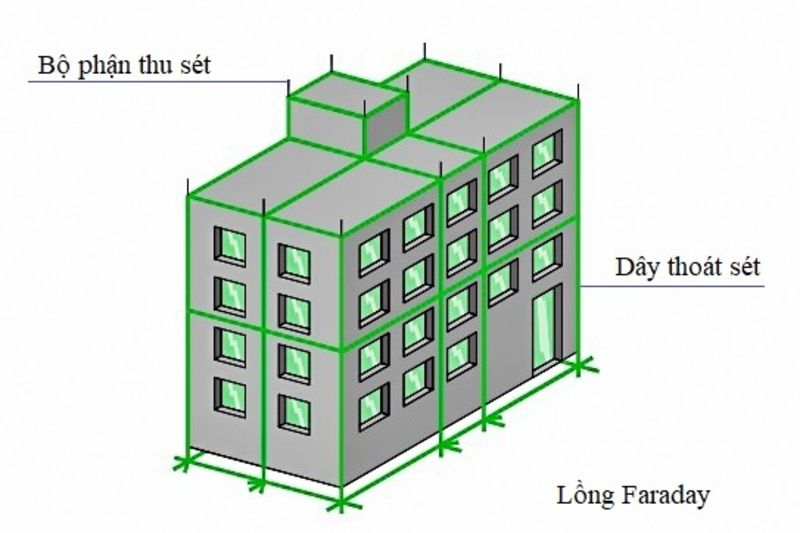

  • Hệ thống chống sét đánh thẳng dạng lồng lưới (lồng Faraday): Hệ thống này thường được sử dụng cho các tòa nhà có nhiều thiết bị điện tử được bố trí đều khắp các hướng của tòa nhà.

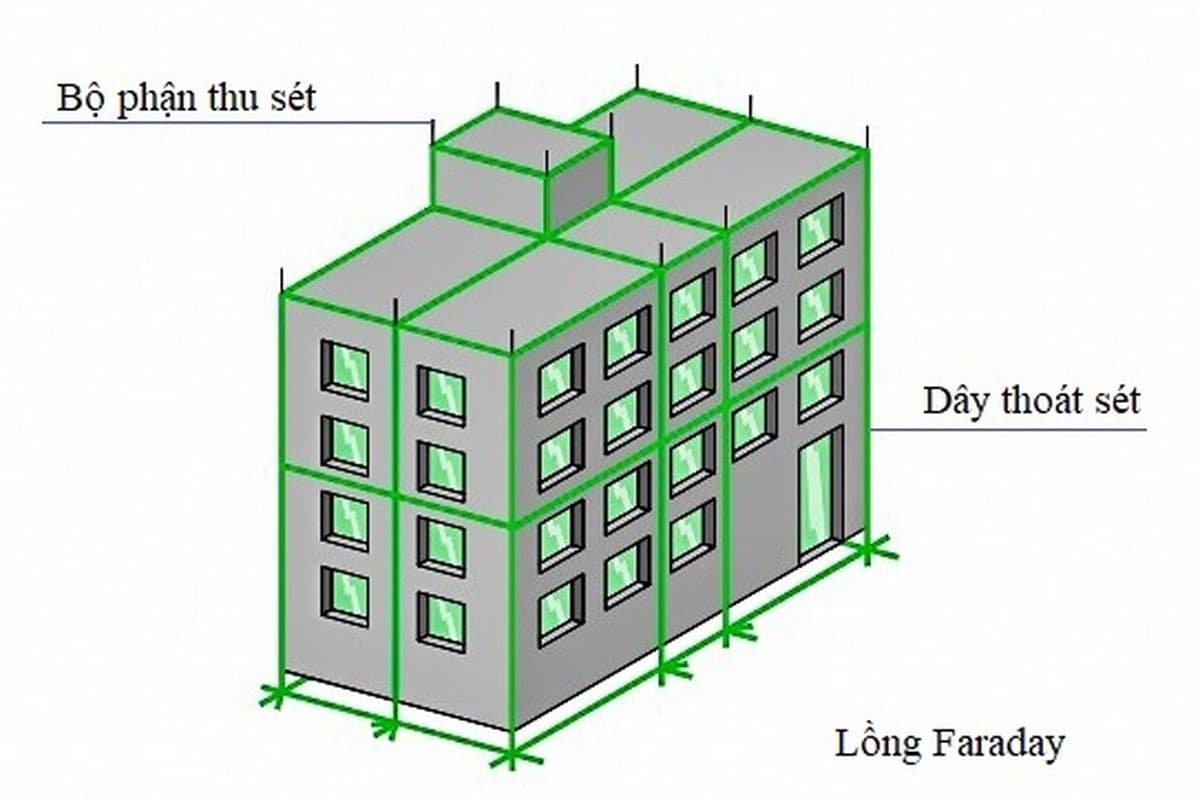

hệ thống chống sét đánh thẳng dạng lồng lưới - lồng Faraday

Phân loại hệ thống chống sét đánh thẳng dựa vào cấu tạo của thiết bị thu sét

Dựa trên nguyên lý hoạt động của bộ phận thu sét, người ta chia hệ thống chống sét đánh thẳng (trực tiếp) ra thành các loại sau:

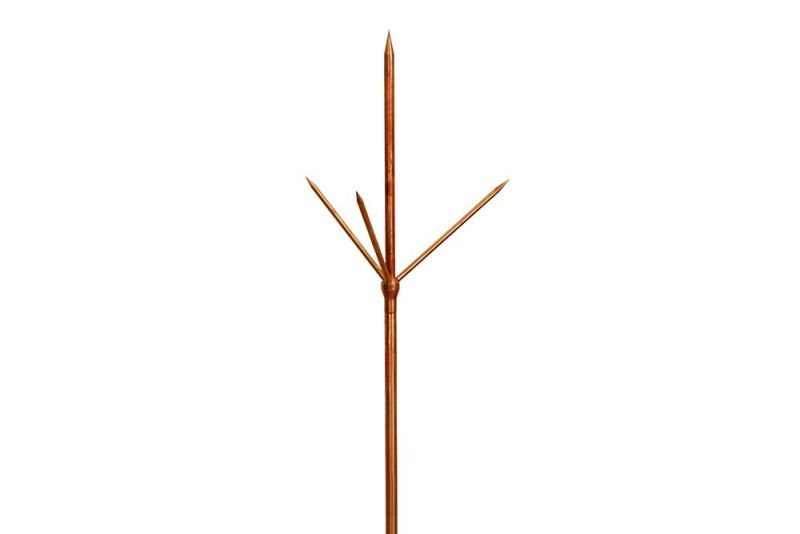

  • Hệ thống chống sét đánh thẳng với kim thu sét cổ điển (Franklin): Bộ phận thu sét là thanh kim loại được lắp ở vị trí cao nhất. Nó chỉ là điểm thu hút sét đánh vào và dẫn dòng điện xuống đất qua hệ thống dây thoát sét.

hệ thống chống sét đánh thẳng với kim thu sét cổ điển

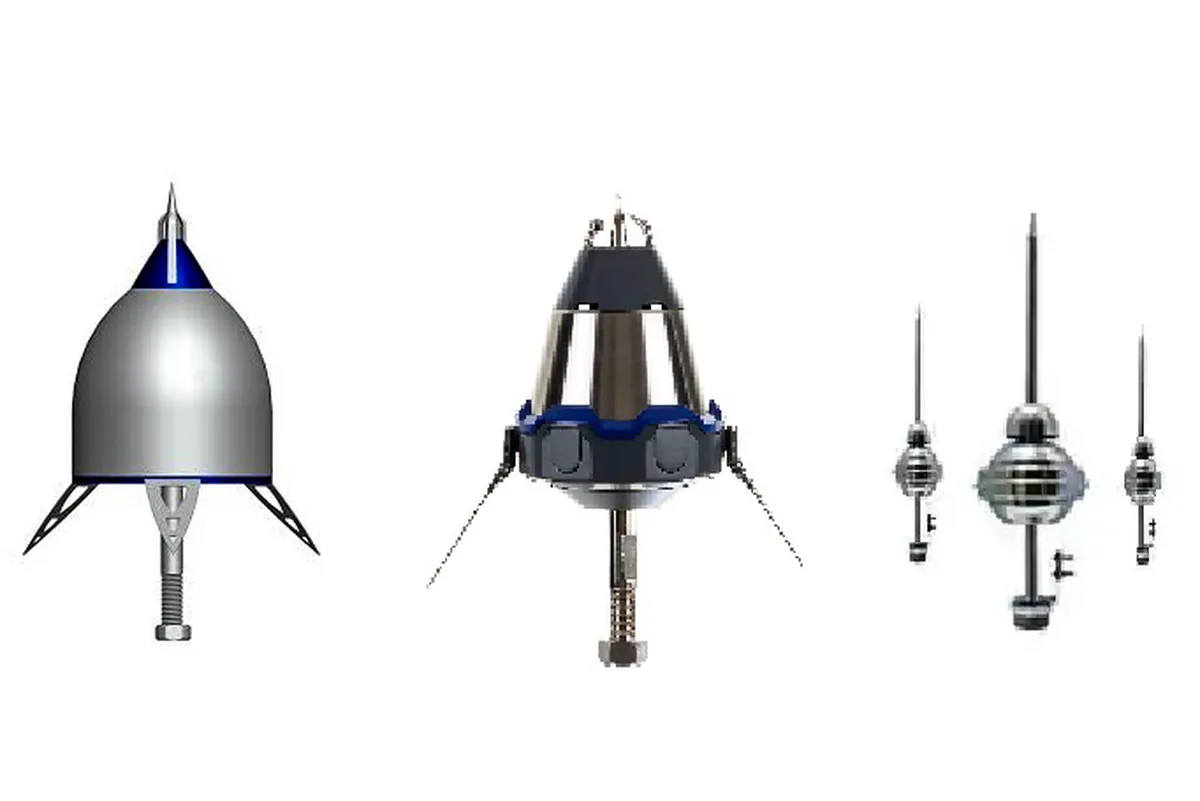

  • Hệ thống chống sét trực tiếp với kim thu sét phát tia tiên đạo sớm (Early Streamer Emission): Kim thu sét chủ động phóng điện tích vào đám mây tích điện để dẫn đường cho tia sét đánh vào.

hệ thống chống sét đánh thẳng phát tia tiên đạo sớm

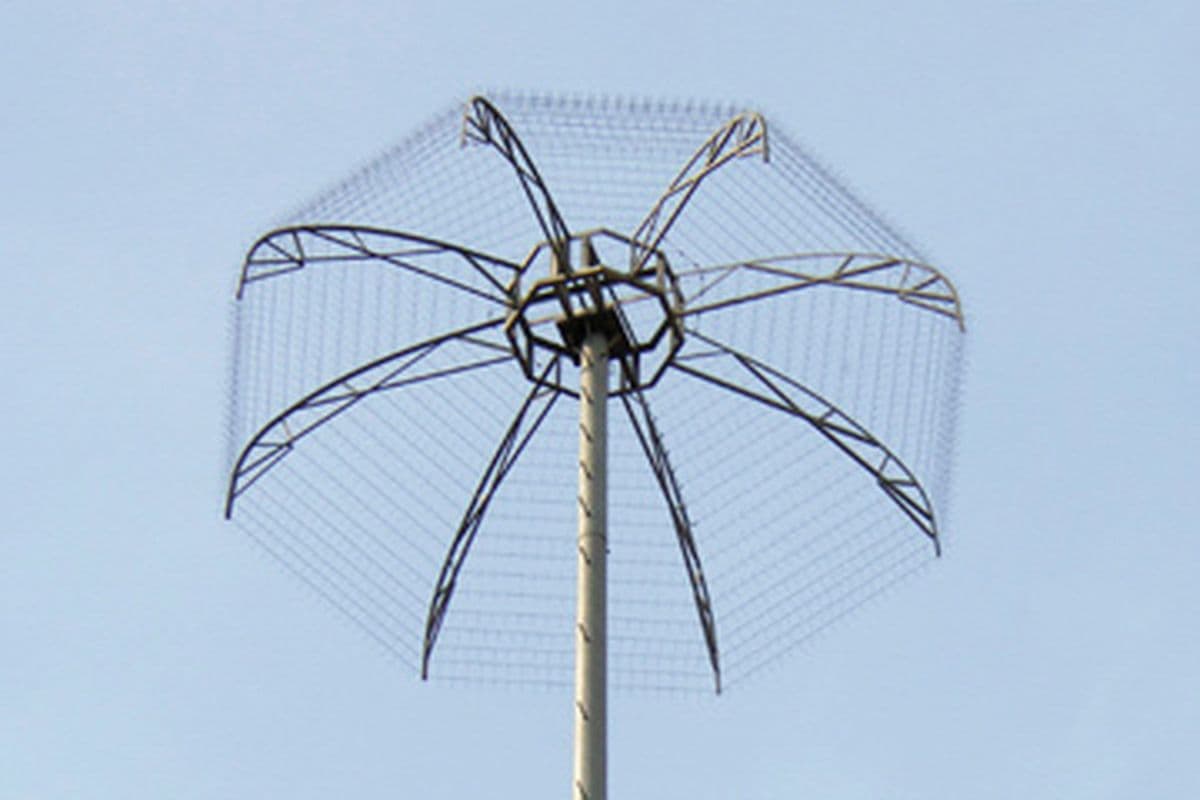

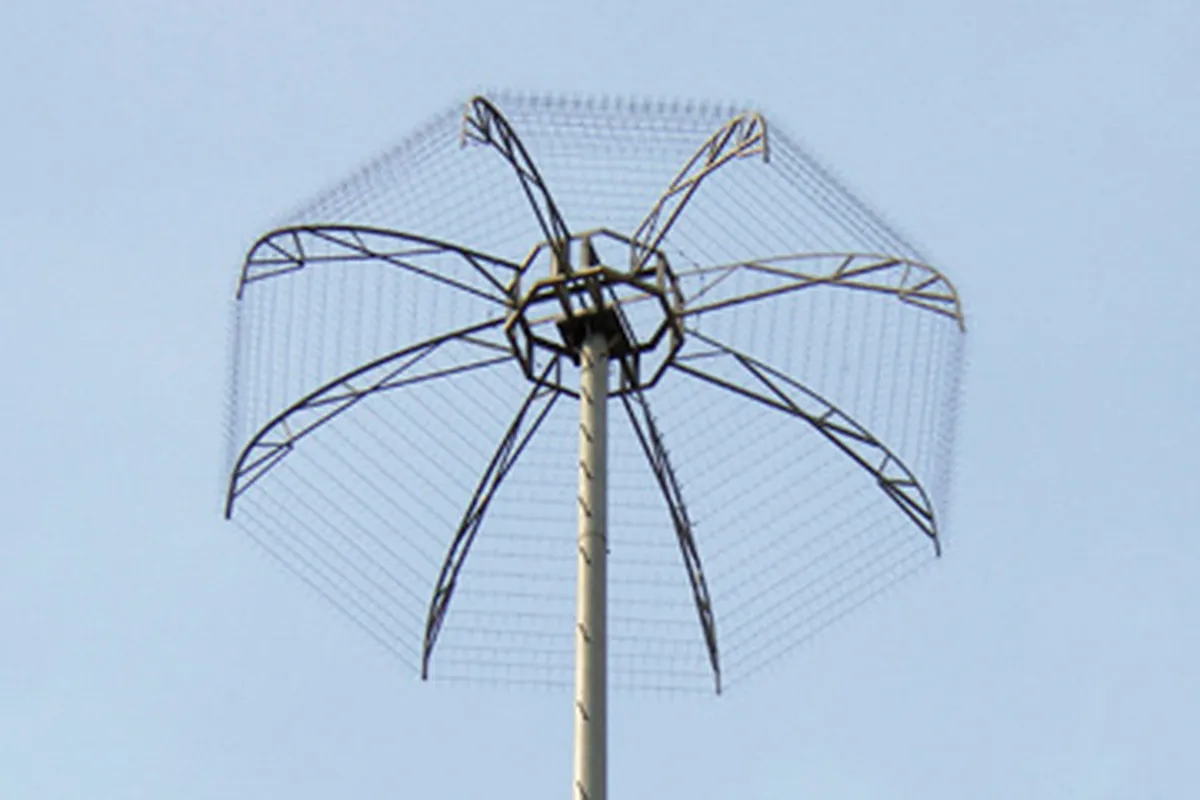

  • Hệ thống chống sét đánh thẳng, trực tiếp với kim thu sét phân tán điện tích (Dissipation Array System): Là phương pháp ngăn chặn sét đánh trực tiếp bằng cách tạo ra môi trường mang điện tích bao phủ khu vực cần bảo vệ nhằm giảm chênh lệch điện thế giữa mặt đất và đám mây. Không có sự chênh lệch điện thế giữa đám mây mang điện tích và mặt đất thì sét sẽ không xuất hiện.

hệ thống chống sét đánh thẳng với kim thu sét phát tán điện tích

Sử dụng hệ thống chống sét đánh thẳng hiệu quả

Để sử dụng hệ thống chống sét trực tiếp một cách hiệu quả nhất. Trước mùa mưa bão, đơn vị sử dụng cần kiểm tra và bảo trì hệ thống thường xuyên. Bên cạnh đó, định kỳ hằng năm đơn vị sử dụng cần thực hiện công tác kiểm định hệ thống chống sét.

Hãy liên hệ trực tiếp với SITC khi cần tư vấn hay thực hiện công tác kiểm định an toàn hệ thống chống sét. Chúng tôi sẽ phản hồi trong thời gian sớm nhất.
